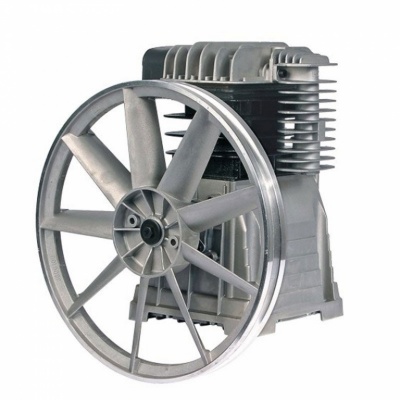

Компрессорная головка FUBAG B5200 HSC2070Z
в наличии ?
Цена 23000 руб
2. Официальные дилеры АРСМАШ, REMEZA, ATMOS, Berg, Kraftmann, ABAC, Comaro, Fubag, Fini, Fiac, Fubag.
3. Свой сервисный центр.
подробнее
- консультации по подбору оборудования.
- консультации по выбору запчастей.
Устанавливается на воздушные компрессоры:
Компрессор Fubag B5200B/100СТ4 10бар напряжение 380В,объем ресивера 100л,
Компрессор Fubag B5200B/200СТ4 10бар напряжение 380В,объем ресивера 200л.
Производительность - 530 л/мин
Давление - 10 бар
Ступеней сжатия -1
Поршней - 2 шт
Вес - 17 кг
Комплект поставки:
- компрессорный блок
- шкив компрессора
- воздушный фильтр
Поршневой блок Fubag B 5200 предназначен для нагнетания сжатого воздуха в ресивер компрессора. Сжатие в поршневом блоке происходит за счёт вращения шкива, через ременную передачу. Поршневой блок Fubag B 5200 - маслозаполненный, смазка трущихся поверхностей деталей блока поршневого осуществляется разбрызгиванием масла.
Заливка масла в картер производится через отверстие в крышке блока цилиндров, слив масла — через отверстие в днище картера, закрытое пробкой.
После установки новой головки необходимо надеть на компрессор ремень и залить масло для поршневых компрессоров
- Производительность, куб/мин. 0,53
- Рабочее давление, атм 9,8
- Ступеней сжатия 1
- Поршней, шт. 3
- Масса, кг 17
- Страна-производитель Германия
- Бренд FUBAG

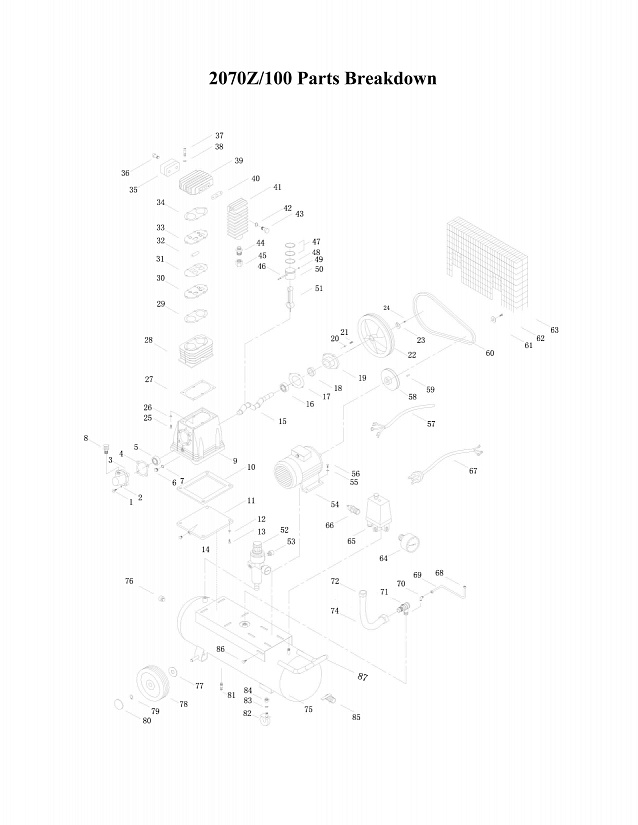

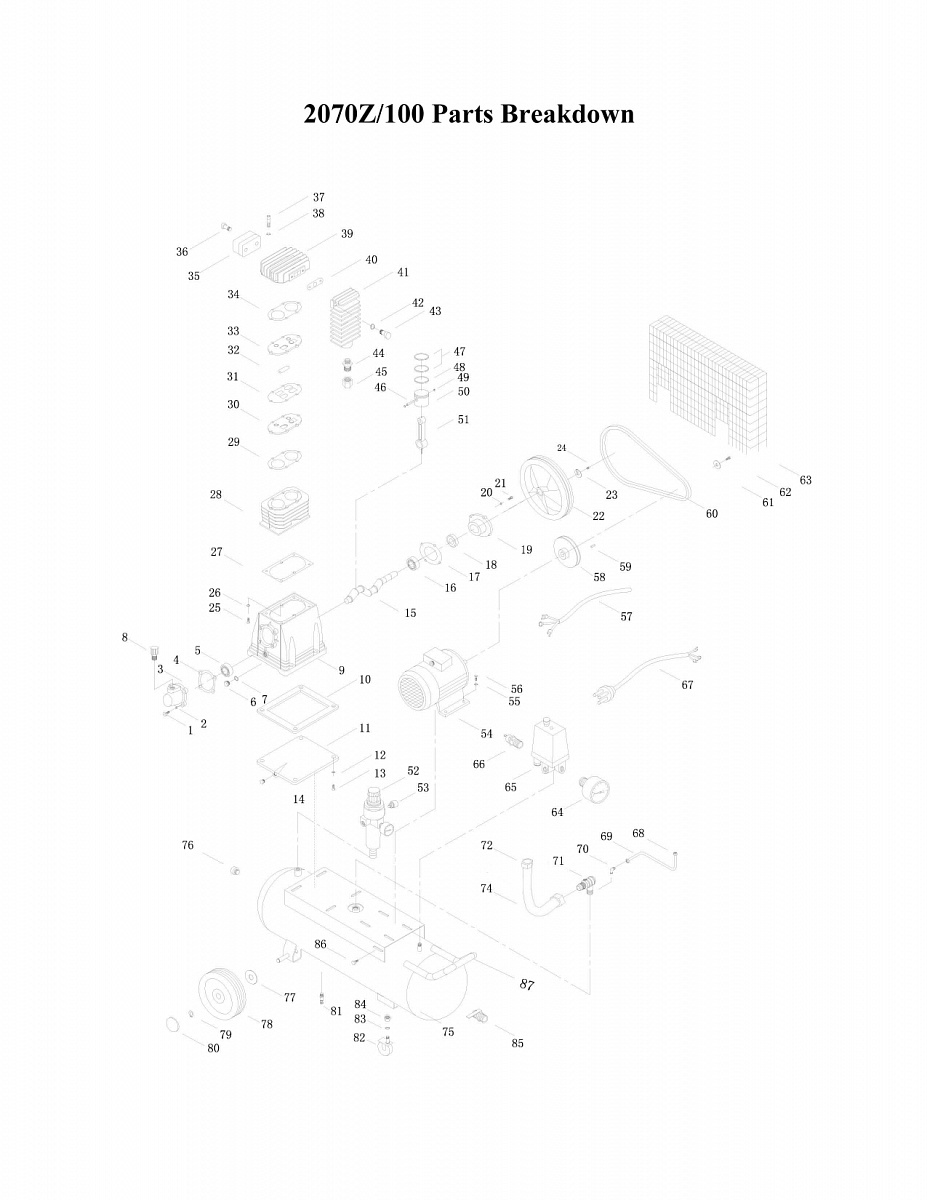

Деталировка
| REF. # | PART # | DESCRIPTION |
| 1 | HS2070Z01 | HEX SCREW |
| 2 | HS2070Z02 | SPRING WASHER |
| 3 | HS2070Z03 | FRONT COVER |
| 4 | HS2070Z04 | FRONT COVER GASKET |
| 5 | HS2070Z05 | BALL BEARING |
| 6 | HS2070Z06 | OIL SIGHTGLASS |
| 7 | HS2070Z07 | OIL SIGHTGLASS SEAL |
| 8 | HS2070Z08 | BREATHER |
| 9 | HS2070Z09 | CRANKCASE |
| 10 | HS2070Z10 | BASEPLATE SEAL |
| 11 | HS2070Z11 | BASEPLATE |
| 12 | HS2070Z12 | SPRING WASHER |
| 13 | HS2070Z13 | HEX SCREW |
| 14 | HS2070Z14 | OIL PLUG |
| 15 | HS2070Z15 | CRANKSHAFT |
| 16 | HS2070Z16 | BALL BEARING |
| 17 | HS2070Z17 | BEARING SEAT GASKET |
| 18 | HS2070Z18 | OIL SEAL |
| 19 | HS2070Z19 | BEARING SEAT |
| 20 | HS2070Z20 | SPRING WASHER |
| 21 | HS2070Z21 | HEX SCREW |
| 22 | HS2070Z22 | FLYWHEEL |
| 23 | HS2070Z23 | FLYWHEEL FLAT WASHER |
| 24 | HS2070Z24 | FLYWHEEL SCREW |
| 25 | HS2070Z25 | HEX SCREW |
| 26 | HS2070Z26 | SPRING WASHER |
| 27 | HS2070Z27 | CYLINDER GASKET |
| 28 | HS2070Z28 | CYLINDER |
| 29 | HS2070Z29 | VALVE PLATE GASKET |
| 30 | HS2070Z30 | VALVE PLATE |
| 31 | HS2070Z31 | VALVE PLATE GASKET |
| 32 | HS2070Z32 | VALVE REED |
| 33 | HS2070Z33 | VALVE PLATE |
| 34 | HS2070Z34 | HEAD COVER GASKET |
| 35 | HS2070Z35 | AIR FILTER |
| 36 | HS2070Z36 | HEX SCREW |
| 37 | HS2070Z37 | HEX SCREW |
| 38 | HS2070Z38 | SPRING WASHER |
| 39 | HS2070Z39 | HEAD COVER |
| 40 | HS2070Z40 | AFTERCOOLER GASKET |
| 41 | HS2070Z41 | AFTERCOOLER |
| 42 | HS2070Z42 | SPRING WASHER |
| 43 | HS2070Z43 | HEX SCREW |
| 44 | HS2070Z44 | CONNECTOR |
| 45 | HS2070Z45 | CONNECTOR NUT |
| 46 | HS2070Z46 | PISTON PIN |
| 47 | HS2070Z47 | COMPRESSOR RING |
| 48 | HS2070Z48 | OIL RING |
| 49 | HS2070Z49 | PIN CLIP |
| 50 | HS2070Z50 | PISTON |
| 51 | HS2070Z51 | CONNECTING ROD |
| 52 | HS2070Z52-1 | REGULATOR |
| 53 | HS2070Z53 | QUICK CONNECTOR |
| 54 | HS2070Z54 | MOTOR |
| 55 | HS2070Z55 | SPRING WASHER |
| 56 | HS2070Z56 | SCREW |
| 57 | HS2070Z57 | MOTOR POWER CORD |
| 58 | HS2070Z58 | PULLEY |
| 59 | HS2070Z59 | KEY |
| 60 | HS2070Z60 | BELT |
| 61 | HS2070Z61 | FLAT WASHER |
| 62 | HS2070Z62 | SCREW |
| 63 | HS2070Z63 | GUARD |
| 64 | HS2070Z64 | PRESSURE GAUGE |
| 65 | HS2070Z65 | PRESSURE SWITCH |
| 66 | HS2070Z66 | SAFETY VALVE |
| 67 | HS2070Z67 | POWER CORD |
| 68 | HS2070Z68 | NUT |
| 69 | HS2070Z69-1 | TUBE |
| 70 | HS2070Z70 | ELBOW CONNECTOR |
| 71 | HS2070Z71 | CHECK VALVE |
| 72 | HS2070Z72 | NUT |
| 74 | HS2070Z74-1 | EXHAUST PIPE |
| 75 | HS2070Z75-1 | TANK |
| 76 | HS2070Z76 | OBSERVATION HOLE |
| 77 | HS2070Z77-1 | FLAT WASHER |
| 78 | HS2070Z78-1 | WHEEL |
| 79 | HS2070Z79-1 | SNAP SPRING |
| 80 | HS2070Z80-1 | WHEEL COVER |
| 81 | HS2070Z81 | DRAIN VALVE |
| 82 | HS2070Z82-1 | UNIVERSAL WHEEL |
| 83 | HS2070Z83-1 | SPRING WASHER |
| 84 | HS2070Z84-1 | HEX NUT |
| 85 | HS2070Z85 | BALL VALVE |
| 86 | HS2070Z86-1 | SCREW |
| 87 | HS2070Z87-1 | HANDLE |
